单阀综合测试站

变速箱系统– 单阀综合测试站 PPV(NL/NH)/QPV/VFS/ACS Valve EOLT

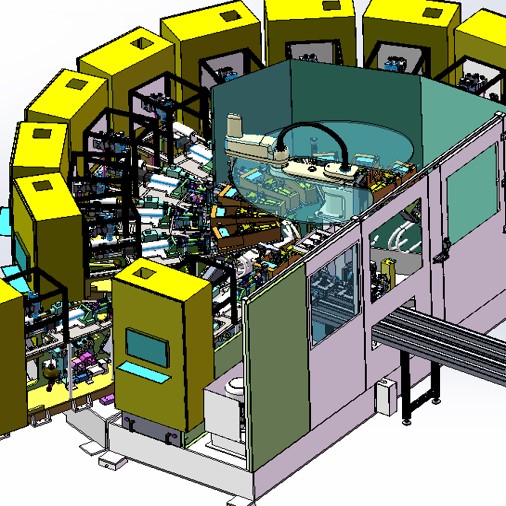

DCT PPV Valve EOL tester压力阀下线测试台:

● 10 individual EOL testing unit

● 10个独立测试单元

● 5 variants of product sharing兼容5种型号

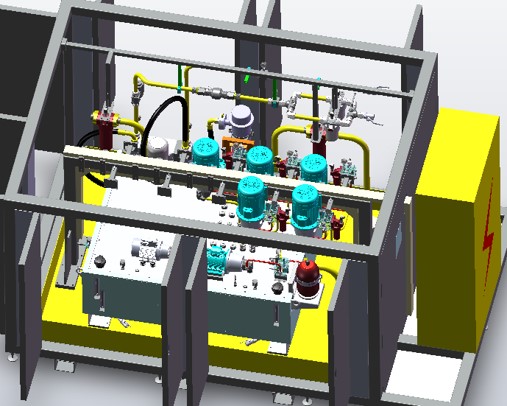

● Separated Hydraulic supply center

● 独立的集中液压供压

● Robot load & unload. 机器人自动上下料

● Flow adjusting and calibrating online.

● 自动在线调整阀芯初始位置

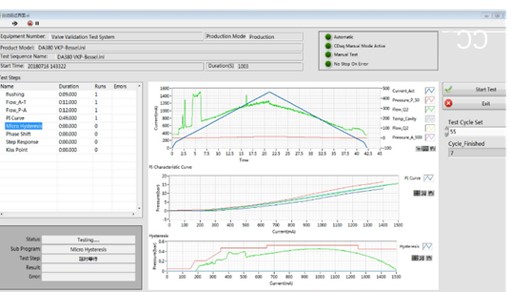

主要测试步骤：

● Flow Q test P-A/A-T：

         流量测试 P-A / A-T 流量

● PI curve / QI curve

        压力/电流曲线，流量/电流曲线

● Marco / micro Hysteresis test

         宏观/微观迟滞测试

● Home position / control position leakage test

         基准位 / 控制位泄露测试

● Characteristic curve Steadiness

         特征曲线斜率测试

● Characteristic curve amplitude test

         特征曲线振幅测试

● Phase shift test.

         相位差（跟随性）测试

● Response time test.

        响应时间测试
